Übersicht

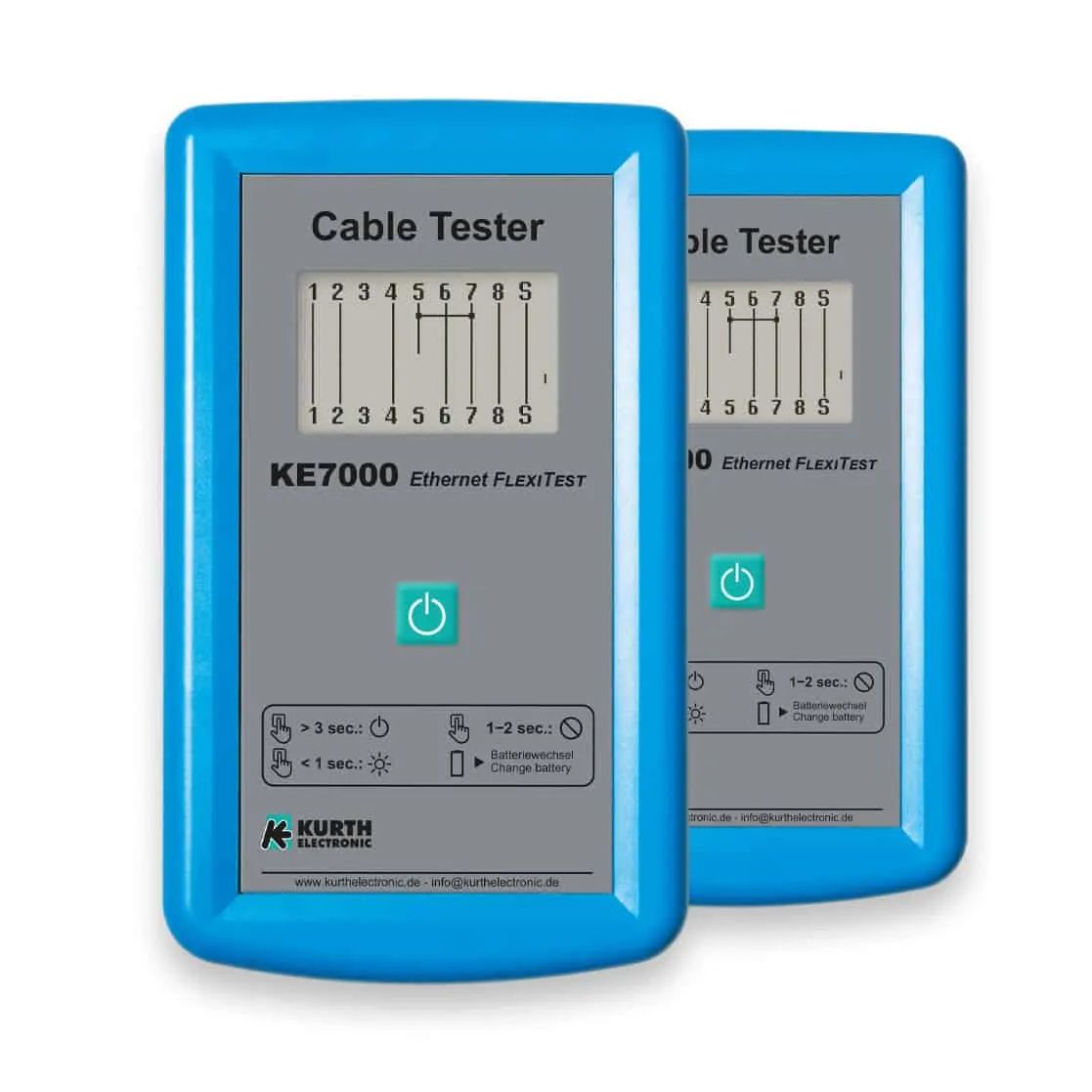

Die KE7000 sind kostengünstige Prüfgeräte für Patch-, LAN- und Fernmeldeverkabelungen sowie mittels optionalem Adapter auch für Koaxialkabel. Geprüft und verifiziert werden können ungeschirmte und geschirmte Verbindungskabel mit verdrillten Doppeladern (UTP- und STP-Kabel) in installierten Netzen sowie Patchkabel. Koaxialkabel mit BNC- und F-Buchse können mittels des RJ45-Koax-Adapters auf Durchgang geprüft werden. Dabei wird automatisch ein Gerät als Master und eines als Slave konfiguriert. Der Vorteil beim Einsatz zweier Hauptgeräte ist, dass an beiden Seiten der Status der Tests abgelesen werden kann und Zeit gespart wird. Mit einer Batterielaufzeit von bis zu 100 Stunden muss der Messeinsatz nur selten unterbrochen werden.

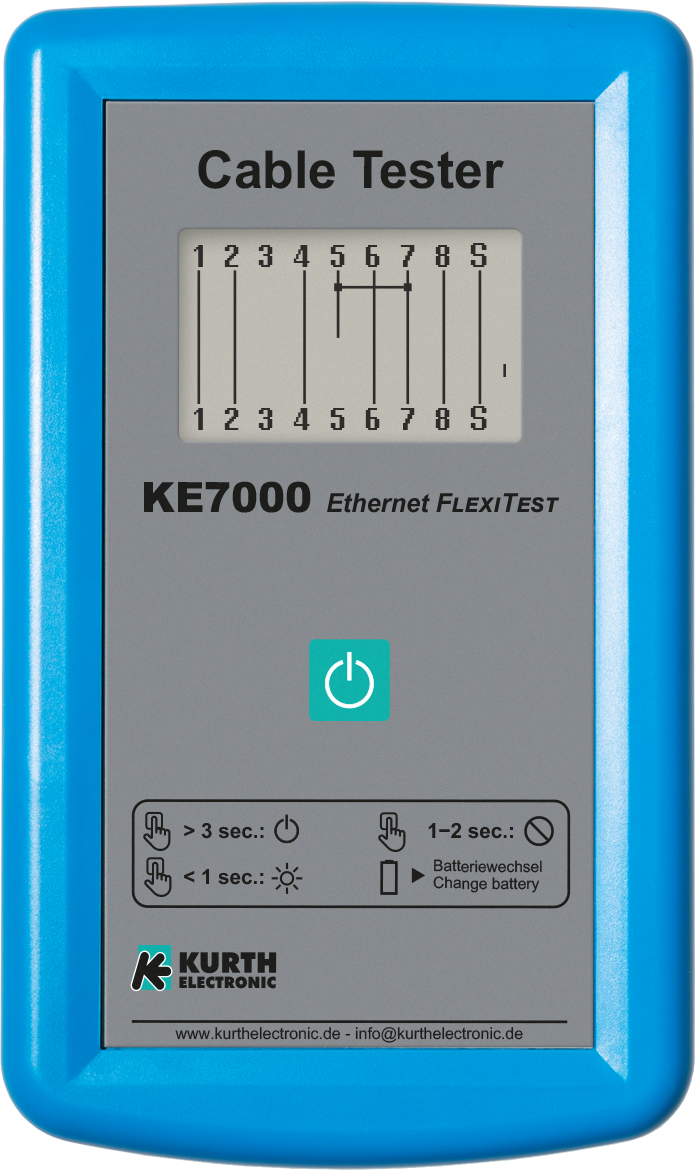

Vorkommende Fehler wie Vertauschungen, Unterbrechungen, Kurzschlüsse und Schirmfehler werden auf den grafischen Displays der Geräte angezeigt. Umständliches Mitschreiben von blinkenden und aufleuchtenden LEDs ist nicht notwendig. Die KE7000 liefern beidseitig eindeutige, schnelle und sofort auswertbare Statusinformationen auf den LCD-Displays für Kabellängen bis ca. 150 m.

Sollte an den zu testenden Kabeln Fremdspannung anliegen, wird gewarnt und angezeigt, welche Polarität an welchen Pins liegt. Die Geräte sind dabei vor versehentlichem Kontakt mit Telefonie-Speisspannung oder PoE (Power over Ethernet) bis zu 60 V geschützt.
