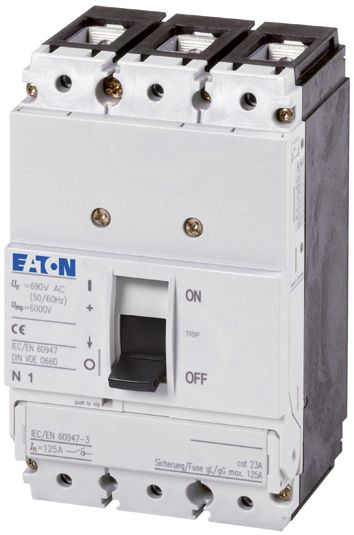

Eaton PN1-63

Hauptschalter 63A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 30kW/AC

Eaton PN1-63

Hauptschalter 63A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 30kW/AC

Artikelnummer 1423109

Umverpackung

Anschlussart Hauptstromkreis	Rahmenklemme
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Schalter	1
Ausführung als Hauptschalter	ja
Ausführung als NOT-AUS-Einrichtung	ja
Ausführung als Wartungs-/Reparaturschalter	ja
Ausführung des Betätigungselements	Kipphebel
Bedingter Bemessungskurzschlussstrom Iq	100 kA
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungsbetriebsleistung bei AC-23, 400 V	30 kW
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	63 A
Bemessungsdauerstrom bei AC-21, 400 V	0 A
Bemessungsdauerstrom bei AC-23, 400 V	0 A
Bemessungskurzzeitstromfestigkeit Icw	2 kA
Farbe des Betätigungselements	schwarz
Geeignet für Bodenbefestigung	ja
Geeignet für Verteilereinbau	ja
Geeignet für Zwischenbau	ja
Gerätebauart	Einbaugerät Festeinbautechnik
Höhe	145 mm
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Polzahl	3
Schaltleistung bei 400 V	0 kW
Schutzart (IP), frontseitig	IP20
Verriegelbar	ja

Eaton Hauptschalter 63A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 30kW/AC

Produktinformationen des Herstellers

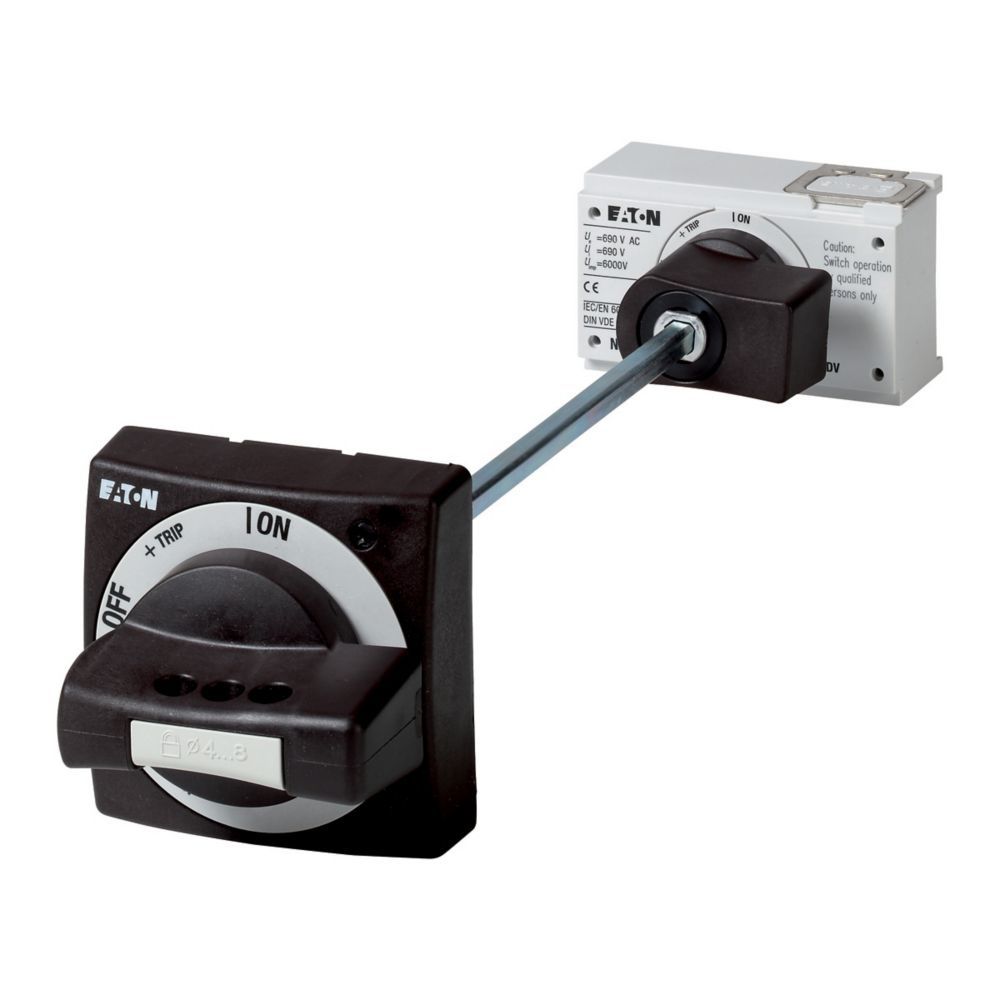

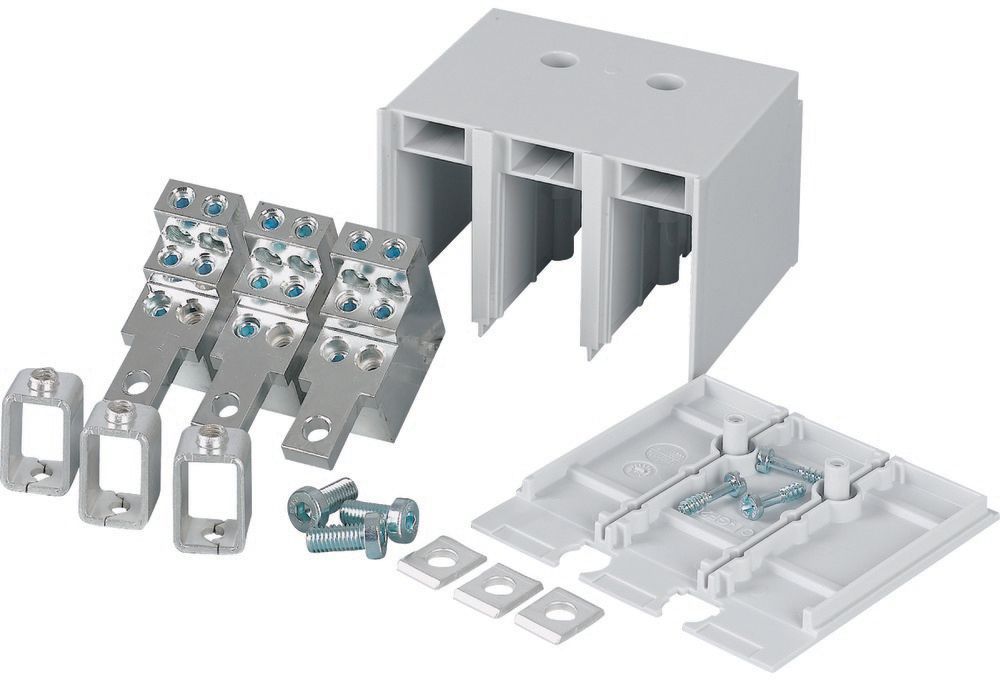

Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
