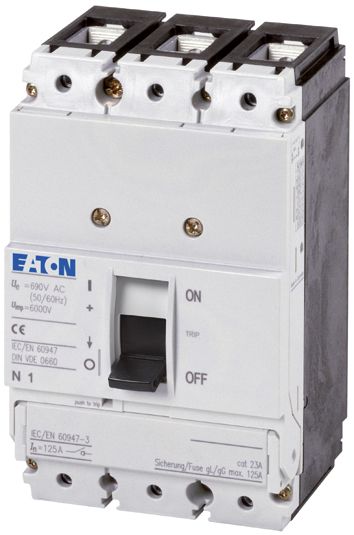

Eaton PN1-100
Hauptschalter 100A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 55kW/AC
NUR FÜR AUTORISIERTE FACHHÄNDLER
Eaton PN1-100
Hauptschalter 100A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 55kW/AC
Artikelnummer
1423110
Umverpackung
1
| Anschlussart Hauptstromkreis | Rahmenklemme |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 55 kW |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
| Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 145 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Polzahl | 3 |
| Schaltleistung bei 400 V | 0 kW |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
Eaton Hauptschalter 100A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 55kW/AC
Produktinformationen des Herstellers
Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
| Anschlussart Hauptstromkreis | Rahmenklemme |
|---|---|
| Anzahl der Hilfskontakte als Schließer | 0 |
| Anzahl der Hilfskontakte als Wechsler | 0 |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Schalter | 1 |
| Ausführung als Hauptschalter | ja |
| Ausführung als NOT-AUS-Einrichtung | ja |
| Ausführung als Wartungs-/Reparaturschalter | ja |
| Ausführung des Betätigungselements | Kipphebel |
| Bedingter Bemessungskurzschlussstrom Iq | 100 kA |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 55 kW |
| Bemessungsbetriebsspannung | 690 - 690 V |
| Bemessungsdauerstrom Iu | 100 A |
| Bemessungsdauerstrom bei AC-21, 400 V | 0 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 0 A |
| Bemessungskurzzeitstromfestigkeit Icw | 2 kA |
| Farbe des Betätigungselements | schwarz |
| Geeignet für Bodenbefestigung | ja |
| Geeignet für Verteilereinbau | ja |
| Geeignet für Zwischenbau | ja |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Höhe | 145 mm |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Polzahl | 3 |
| Schaltleistung bei 400 V | 0 kW |
| Schutzart (IP), frontseitig | IP20 |
| Verriegelbar | ja |
Eaton Hauptschalter 100A 3p IP20 Einb Wart/Rep Festeinbau NOT-AUS 55kW/AC
Produktinformationen des Herstellers
Lasttrennschalter PN..-.. erfüllen die Trenneigenschaften auch für geerdete IT-Netze. Zubehöre wie z. B. Brückenbausätze, Anschlussklemmen und Türkupplungsdrehgriffe gestatten den individuellen Einbau in die unterschiedlichsten Verteilersysteme. PN Typen nicht für Remote-Funktion geeignet. Hinweise: Hauptschaltereigenschaften einschließlich Zwangsläufigkeit nach IEC/EN 60204 und VDE 0113. Trennereigenschaften nach IEC/EN 60947-3 und VDE 0660. Berührungsschutz nach VDE 0160 Teil 100.
| Artikelnummer | 1423110 |
|---|---|
| Hersteller | Eaton |
| Originalbezeichnung | PN1-100 |
| Werksnummer | 259141 |
| EAN | 4015082591410 |
| Zolltarifnummer | 85362090 |
| Lagerart | Beschaffungsware |
Kunden kauften auch
ST2,5-QUATTRO-PE
Schutzleiter-Reihenklemme 0,08-2,5qmm gn/ge 1Etage APL_erf. Hutschiene TH35
Schutzleiter-Reihenklemme 0,08-2,5qmm gn/ge 1Etage APL_erf. Hutschiene TH35
Artikelnummer
1119568
K.-Art.-Nr.
ST2,5BU
Reihenklemme 0,08-2,5qmm 1Etage bl 24A TS35 Hutschiene TH35
Reihenklemme 0,08-2,5qmm 1Etage bl 24A TS35 Hutschiene TH35
Artikelnummer
1119383
K.-Art.-Nr.
ST2,5-PE
Schutzleiter-Reihenklemme 0,08-2,5qmm gn/ge 1Etage APL_erf. Hutschiene TH35
Schutzleiter-Reihenklemme 0,08-2,5qmm gn/ge 1Etage APL_erf. Hutschiene TH35
Artikelnummer
1119384
K.-Art.-Nr.

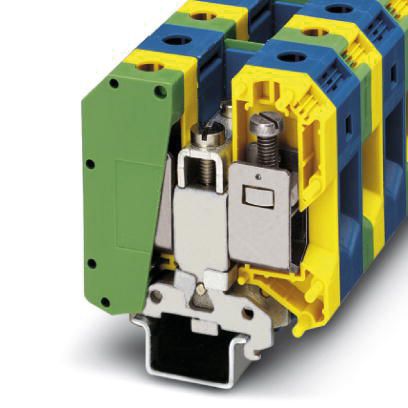

UKH50-PE/N
