Schneider 56173

FI-Meldeeinrichtung 220-240V AC f.Drehstrom max.Ansp=4,5s

Schneider 56173

FI-Meldeeinrichtung 220-240V AC f.Drehstrom max.Ansp=4,5s

Artikelnummer 5298556

Umverpackung

Ansprechwert Stromstärke 1	0 - 0 mA
Ansprechwert Stromstärke 2	0 - 0 mA
Anzahl der Kontakte als Schließer	0
Anzahl der Kontakte als Wechsler	0
Anzahl der Kontakte als Öffner	0
Ausführung des elektrischen Anschlusses	Schraubanschluss
Bemessungsbetriebsfrequenz	50 - 400 Hz
Bemessungsschaltstrom	8 A
Betriebsspannung AC 50 Hz	220 - 240 V
Betriebsspannung AC 60 Hz	220 - 240 V

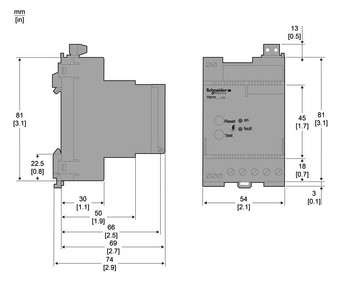

Breite	54 mm
Externe Stromversorgung erforderlich	ja
Funktion	für Drehstromnetze
Höhe	97 mm
Max. zulässige Ansprechverzögerungszeit	4.5 s
Min. einstellbare Ansprechverzögerungszeit	0 s
Spannungsart der Betriebsspannung	AC
Spannungsart der Versorgungsspannung	AC
Spannungsmessbereich	0 - 1000 V
Strommessbereich	0.015 - 60 mA
Tiefe	74 mm
Versorgungsspannung AC 50 Hz	220 - 240 V
Versorgungsspannung AC 60 Hz	220 - 240 V

Schneider FI-Meldeeinrichtung 220-240V AC f.Drehstrom max.Ansp=4,5s

Produktinformationen des Herstellers

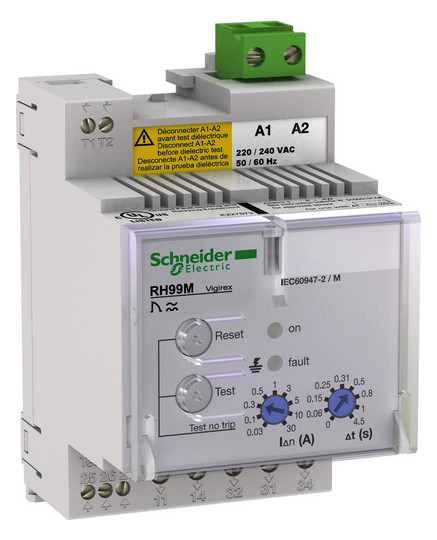

VigiPacT RH99M ist ein Fehlerstromschutzrelais für die Montage auf DIN-Schienen. Er schützt vor direktem oder indirektem Kontakt mit Personen, Brandgefahren und Motoren. Er misst den Ableitstrom in einer elektrischen Anlage über seinen zugehörigen Ringkernwandler. Er löst den zugehörigen Leistungsschalter aus, wenn der eingestellte Fehlerstrom überschritten wird. Die Betriebsversorgungsspannung beträgt 220/240VAC 50/60Hz. Die Stromempfindlichkeit ist mit 9 Schwellenwerten von 30 mA bis 30 A wählbar. Die Zeitverzögerung ist mit 9 Einstellungen von sofort bis 4,5s wählbar. Nach einer Fehlerbeseitigung ist ein lokaler manueller Reset erforderlich. Die überwachte Spannung des Verteilnetzes beträgt bis zu 1000 VAC 50/60/400 Hz. Er wird auf einer DIN-Schiene in einem Schaltschrank installiert und hat die Schutzart IP40. Er muss mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor

Mehr Informationen

Produktdatenblatt
